環鏈斗式提升機
發布人：新鄉天太斗式提升機廠家 發布時間：2019-07-24
HL型環鏈斗式提升機產品概述:
HL型環鏈斗式提升機又稱環鏈?zhǔn)教嵘龣C(jī)適用于垂直輸送磨琢性較大的粉狀、粒狀、及小塊狀物料，如糧食、煤、水泥、碎礦石等,輸送高度可達40m，其特點為，結構簡單，運行平穩，掏取式裝料，混合式或重力卸料，輪緣采用組合鏈輪，更換方便，鏈輪輪緣經特殊處理壽命長，下部如采用重力自動張緊裝置，能保持恒定的張力，避免打滑或脫鏈，同時在料斗遇阻時，有一定的容讓性能夠有效地保護運動部件，物料溫度不超過250℃。
HL型環鏈斗式提升機工作原理:
我公司生產的HL型環鏈斗式提升機，由運動部分（料斗與牽引鏈條）、帶有傳動鏈輪的上部區段、帶有拉緊輪的下部區段、中間機殼、驅動裝置、逆止制動裝置等組成。本提升機的料斗為間斷式布置，利用“掏取法”進行裝載，“離心投料法”卸料。本提升機的牽引機構是兩根環形鏈條.我公司生產的HL型環鏈?zhǔn)教嵘龣C(jī)，由運動部分（料斗與牽引鏈條）、帶有傳動鏈輪的上部區段、帶有拉緊輪的下部區段、中間機殼、驅動裝置、逆止制動裝置等組成。本提升機的料斗為間斷式布置，利用“掏取法”進行裝載，“離心投料法”卸料。本提升機的牽引機構是兩根環形鏈條。
針對不同的使用要求，本機具有下列不同的制法和裝法：
1、按料斗形狀分為兩種
S制法--帶有深園底形料斗
Q制法--帶有淺園底形料斗
2、按上部區段卸料口的形式分為兩種
X1 制法--帶有傾斜法蘭的卸料口
X2 制法--帶有水平法蘭的卸料口
HL型環鏈斗式提升機主要特點:
1.運行平穩、輸送效率高。
2.料斗形式多，應優先選用。
3.適應性強、安裝維修方便、壽命長。
4.整機體積小、轉速高、確?？焖倬鶆蜉斔?。

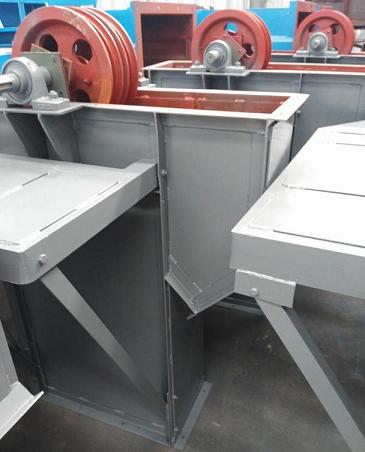

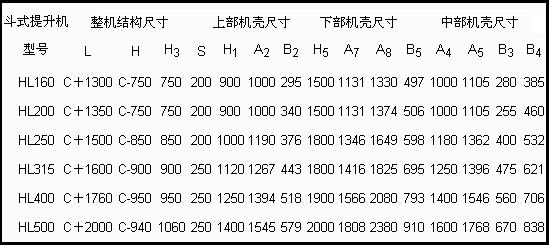

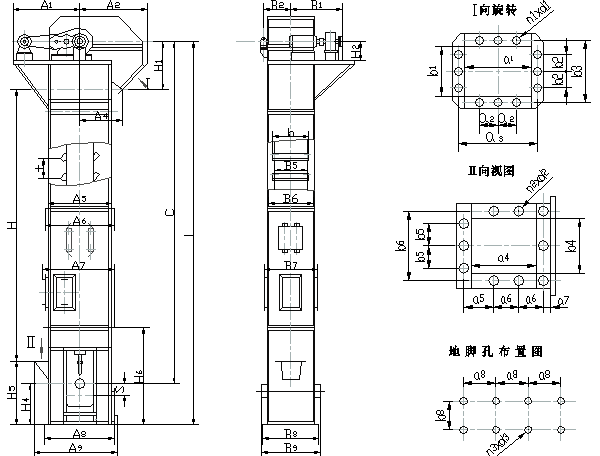

HL環鏈斗式提升機外形圖：
HL型環鏈斗式提升機主要技術參數:
| 項目 | 環鏈斗式提升機型號 | ||||||||
| HL300 | HL400 | ||||||||
| S制法 | Q制法 | S制法 | Q制法 | ||||||
| 輸送能力，m3/h | 28 | 16 | 47.2 | 30 | |||||
| 料斗容量，升 | 5.2 | 4.4 | 10.5 | 10 | |||||
| 斗距，毫米 | 500 | 500 | 600 | 600 | |||||
| 運行部分(料斗牽引鏈條)Kg/m | 24.8 | 24 | 29.2 | 28.3 | |||||
| 牽引鏈條 | 型式 | 鍛造環形鏈 | |||||||
| 圓鋼直徑(毫米) | 18 | 18 | |||||||
| 節距 （毫米） | 50 | 50 | |||||||
| 破斷強度(公斤) | 12800 | 12800 | |||||||
| 料斗運動速度（米/秒） | 1.25 | 1.25 | |||||||
| 傳動鏈條軸轉數（轉/分） | 37.5 | 37.5 | |||||||
| 輸送物料的散狀比重 | H,米 | N,千瓦 | H,米 | N,千瓦 | H,米 | N,千瓦 | H,米 | N,千瓦 | |
| 0.8 | 59 | 6.35 | 64 | 4.36 | 30 | 7 | 33 | 6.3 | |
| 1.0 | 52 | 7.55 | 60 | 5.12 | 27 | 7.6 | 30 | 7 | |
| 1.25 | 41 | 8.7 | 49 | 5.3 | 23 | 8 | 26 | 7.6 | |
| 1.6 | 31 | 9.7 | 39 | 5.3 | 18.5 | 8.4 | 22 | 8.2 | |
| 2.0 | 24 | 9.7 | 29 | 5.35 | 15 | 8.6 | 18 | 8.4 | |
| 傳動裝置制法 | C1 | C2 | C3 | C4 | C1 | C2 | |||
| 圓柱齒輪減速機 | 傳動裝置右裝 | JZQ400—IV—3U | JZQ400—IV—3U | ||||||
| 傳動裝置左裝 | JZQ400—IV—4Y | JZQ400—IV—4Y | |||||||
| 電動機型號 | Y132M2—6 | Y160M—6 | Y160L—6 | Y160M—6 | Y160L—6 | ||||
| 傳動裝置功率（千瓦） | 5.5 | 7.5 | 7.5 | 7.5 | 7.5 | 7.5 | |||
| 棘輪制動裝置（齒輪X模數） | 6X18 | 6X18 | 8X15 | 8X15 | 6X18 | 8X15 | |||
| 傳動裝置重量（公斤） | 628 | 702 | 870 | 885 | 902 | 917 | |||
| 物料的最大塊度(毫米) | 25 | 35 | 45 | 55 | |||||
